Harita Mühendisleri İçin SketchUp İş Akışları

harita muhendisleri icin sketchup is akislari 1200x628 1 Harita Mühendisleri İçin SketchUp İş Akışları

1. AutoCAD’den izohipslerin aktarılması

File-import seçeneğinden .dwg uzantılı dosya import edilir. Ölçek ve .dwg koordinatlarını koruma ayarları bu aşamada gerçekleştirilebilir.

harita muhendisleri sketchup is akislari 01 Harita Mühendisleri İçin SketchUp İş Akışları

2. Import edilen izohipslerde açıklıkları belirleme

Dosya import edildikten sonra Edge Tools pluginindeki inspect and close edge gaps komutu ile açık kalan kısımlar belirlenir.

harita muhendisleri sketchup is akislari 02 Harita Mühendisleri İçin SketchUp İş Akışları

3. Izohipslerde belirlenen açıklıkların kapatılması

Açık kalan kısımlar belirlendikten sonra Edge tools pluginindeki close all edge gaps komutu ile max açıklık mesafesi değeri girilerek hatalı izohipsler kapatılır.

harita muhendisleri sketchup is akislari 03 Harita Mühendisleri İçin SketchUp İş Akışları

4. Sandbox aracı ile Izohipslerden arazi oluşturma

İzohipsler kapatıldıktan sonra Sandbox aracındaki  Create a terrain from a set of selected edges komutuyla izohipsler yükseltilerine göre araziye dönüştürülür.

harita muhendisleri sketchup is akislari 04 Harita Mühendisleri İçin SketchUp İş Akışları

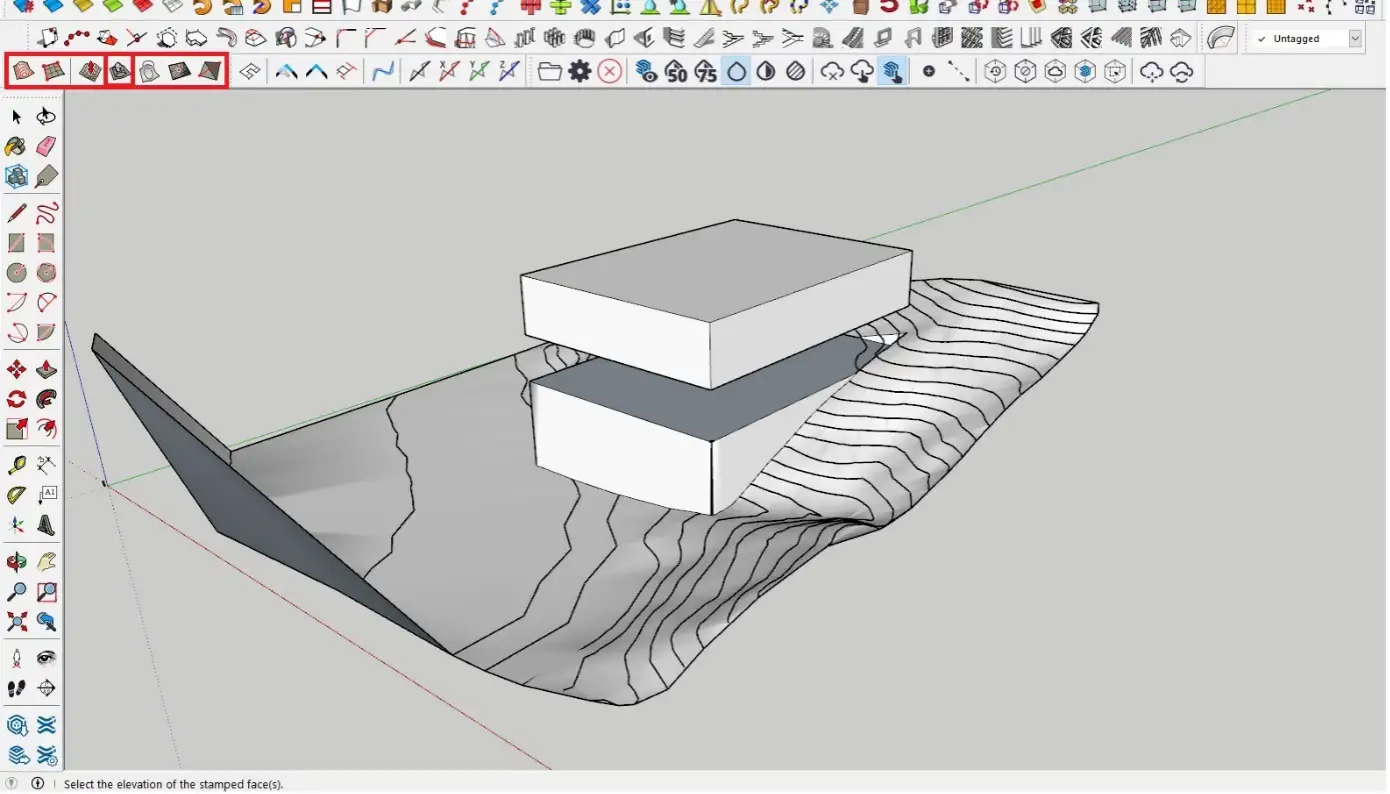

5. Kütlenin temelinin araziye uygun şekilde yerleştirilmesi

Arazi oluşturulduktan sonra yapımızın temelini düzlemek için Sandbox aracındaki  Use a selected object to create a flat foundation in a terrain komutu kullanılır.

harita muhendisleri sketchup is akislari 05 Harita Mühendisleri İçin SketchUp İş Akışları

6. Dimension aracı ile arazi ve kütlenin ölçülendirilmesi

Kütle de doğru kota yerleştirildikten sonra dimension aracı ile arazi ve kütle ölçülendirilir.

harita muhendisleri sketchup is akislari 06 Harita Mühendisleri İçin SketchUp İş Akışları

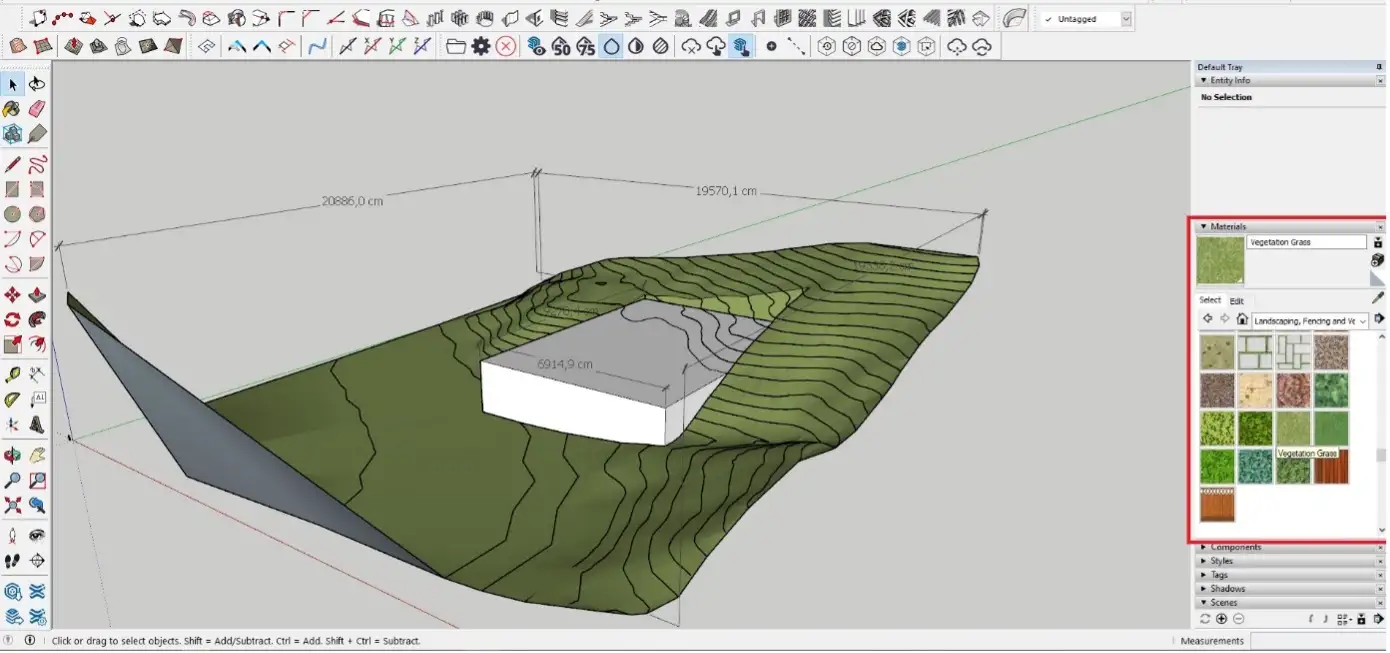

7. Araziye Malzeme Ataması

Materials panelinden (Default tray’den aktif edilir) , select sekmesinden landscape malzemelerinden atama yapılır.

harita muhendisleri sketchup is akislari 07 Harita Mühendisleri İçin SketchUp İş Akışları

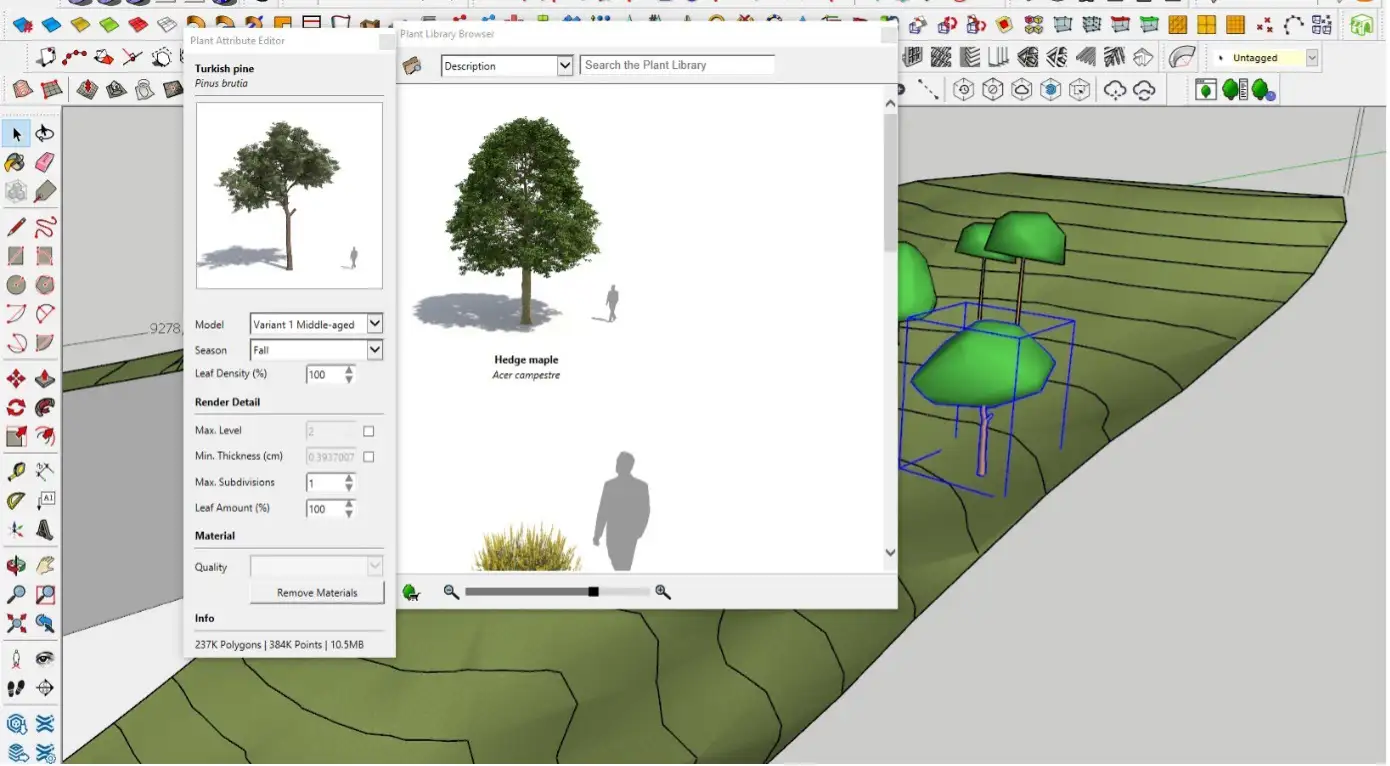

8. Laubwerk Plugini ile Araziye Bitki Yerleştirilmesi

Laubwerk plugini ile araziye farklı tipte ağaçlara hızlıca yerleştirilebilir. Farklı mevsim seçenekleri ile daha gerçekçi görünümler elde edilebilir.

harita muhendisleri sketchup is akislari 08 Harita Mühendisleri İçin SketchUp İş Akışları
harita muhendisleri sketchup is akislari 09 Harita Mühendisleri İçin SketchUp İş Akışları

9. 3D Warehous’tan Live Component İndirme

Milyonlarca hazır modelin bulunduğu model kütüphanesinden gelişmiş seçeneklerden live components veya dynamic components indirilebilir.

harita muhendisleri sketchup is akislari 10 Harita Mühendisleri İçin SketchUp İş Akışları
harita muhendisleri sketchup is akislari 11 Harita Mühendisleri İçin SketchUp İş Akışları

Görseldeki gibi objenin parametreleri değiştirilebilir.

10. Stillerin Değiştirilmesi

Styles(Window-default tray’den açılır)  sekmesinden farklı görünüm seçenekleri tercih edilebilir.

harita muhendisleri sketchup is akislari 12 Harita Mühendisleri İçin SketchUp İş Akışları
harita muhendisleri sketchup is akislari 13 Harita Mühendisleri İçin SketchUp İş Akışları

Stil özellikleri edit kısmından değiştirilebilir. Çizgi kalınlıkları, arka plan rengi, zemin ve gökyüzü rengi ayarları yapılabilir.
